多导播层级管理
更新时间:2020-10-03 09:40:23
多个软件导播台通过串联、并联的形式连接,形成层级导播模式。
多导播层级管理

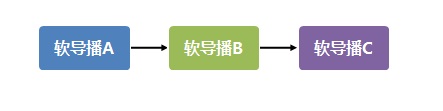

  1. 串联

    软导播台的串联形式是把导播信号向下传递。类似于工厂的流水线作业,每个工序负责对产品进行不同的加工操作。例如一个现场直播活动:软导播A负责三个机位的画面信号接入切换,软导播B负责实时互动信号接入和切换、软导播C负责实时广告的接入和切换。

    串联的优点:信号顺序传递,每个导播台的导播操作简单。缺点:每个环节都会产生延时,并且信号质量会有所下降。

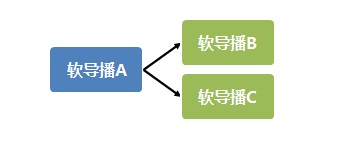

  2. 并联

    软导播台的并联形式是把导播信号一分多向下传递。例如一个现场直播活动:软导播A负责三个机位的画面信号接入切换,软件导播B和C同时接入软导播A的信号、分别进行现场活动网络直播和现场大屏幕的输出。

    并联的优点:信号分支传递,多个下级同时收到信号,有效地降低延时。缺点:分支信号过多会导致管理复杂度上升。

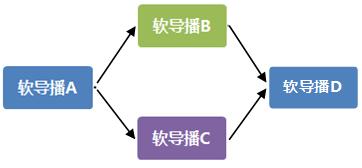

  3. 串、并联结合的多级分层导播

    软件导播台的串联、并联结合多级分层,充分利用串联、并联各自的优点和缺点合理设计业务场景。
导播层级管理运用的优势
  1. 大型直播的多信号、多任务必需采用多导播的层级管理。例如一个直播活动有30路信号,目前直播电脑配置都无法达到30路信号源切换的处理能力。并且30路信号要一个导播来切换,从工作任务上来说也是无法做到的。
  2. 有效提升直播效率和质量。把一个复杂的直播活动任务分摊到多个软导播完成,每个软件导播台负责指定的直播任务,导播工作压力降低,提升直播效率和质量。
  3. 保证直播的安全性。多层次的直播可以实现多路信号分支并行作业,在一路信号有问题的情况下,切换到另外一条支路,保证直播画面的安全性。
  4. 提供丰富多彩的直播画面表现。通过分级直播管理,可以调用更多的直播信号资源,让直播节目丰富多彩。
  5. 更经济的直播形式。通过直播信号跨区域、跨团队实现更经济的直播合作形式。
导播层级管理设计
  1. 多软件导播台通常布署在一个集中区域的局域网。如果要跨互联网布署,需考虑延时和画面质量的问题。
  2. 软导播台的连接方式:RTMP局域网直播流输出和显卡信号输出。
    1. RTMP局域网直播流输出

      延时在1S-3S之间,码率设置在2M或更高,需要保证局域网传输速度。
    2. 显卡HDMI、VGA、DVI信号输出

      >

      显卡信号输出信号,下级软导播台用编码器接入信号。硬件传递信号的方式优点:实时、高质量、稳定。参见视频显示输出信号
  3. 尽量采用扁平的层级设计。串联的层级过深,会产生延时和画面质量的下降。
  4. 分支信号预监。由于多级团队分工和协作,最好把分支信号通过LED屏幕或液晶电视集中信号墙呈现,以让团队成员及时了解各导播画面情况。
  5. 各个软导播台的任务分工要合理,尽量把任务安排均衡。
  6. 软导播的位置安排合理,方便上下级导播沟通协调。
  7. 各软导播台的性能发挥到最佳。前置信号一般只需要负责信号的接入和切换,所以画面分辨率要高,并同时把直播编码、录制视频等不需要功能关闭以节省电脑计算资源。
  8. 大型直播活动需考虑直播安全性,信号中断的处理机制。
大型马拉松赛事直播案例
  1. 项目需求

    主持人直播间(3台摄像机),起点(3台摄像机)、终点(3台摄像机)、跟拍(2个移动摄像机、2个无人机)、取景(10个运动相机)。

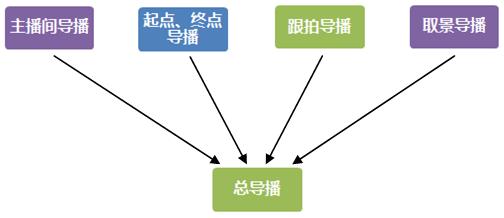

  2. 软导播分级设计

    1. 主播间导播

      负责主播间(3台摄像机)信号导播。
    2. 起点、终点导播

      负责起点(3台摄像机)、终点(3台摄像机)信号导播。
    3. 跟拍导播

      负责跟拍(2个移动摄像机、2个无人机)。
    4. 取景导播

      负责取景(10个取景运动相机)。
    5. 总导播

      负责主播间导播、起点终点导播、跟拍导播、取景导播共4路信号的切换并播出。
  3. 方案分析

    1. 任务均衡

      大部分导播都是5个信号左右的切换。取景导播操作频率低,负责10个信号切换没有问题。
    2. 分级扁平化

      只有二级层次,执行简单。
